Industrie Construction
Region UK
Produkt
Ultra-Kurzdistanz und Kurzdistanz Projektoren installiert in einem Würfel, um eine 3D Virtual Reality Visualisierung für Bauprojekte zu erstellen.
Installateur
COINS:FULCRO
www.fulmax.co.uk/
Herunterladen eines Fallbeispiels PDF
COINS:FULCRO kombiniert Softwareentwicklung mit der Anwendung von digitalem 3D-Prototyping, um effektivere, solidere Informationen für die Bauindustrie zu geringeren Kosten bereitzustellen. Die angewandten Technologien Virtual Reality und Augmented Reality bieten eine schnelle und einfache Möglichkeit, in einer kollaborativen Umgebung auf 3D-Modelldaten zuzugreifen.
Es ermöglicht es den Auftragnehmern, sich mit Standorten vertraut zu machen, die sich von einem Tag auf den anderen massiv verändern können. Das bisherige Feedback war äußerst positiv. Es unterscheidet sich von einem System, das VR-Headsets verwendet, da alle Beteiligten das Projekt gemeinsam betrachten können, um sich mit der Umgebung vertraut zu machen oder Designprobleme zu lösen. Es ist ein echter Gewinn für die Bauindustrie, da man durch ein Gebäude oder eine Baustelle gehen kann, noch bevor der erste Stein gelegt ist.
Dr. Mallia-Parfitt, COINS:FULCRO
Die Projektoren sind einfach perfekt. Sie passen genau in das System und bewältigen aufgrund ihrer Helligkeit jedes Umgebungslicht.
Dr. Mallia-Parfitt, COINS:FULCRO

Virtual Reality-Umgebung der nächsten Generation für den Bausektor

Aufgabe COINS:FULCRO wollte eine Virtual Reality Umgebung schaffen, mit der Kunden ihre Bauprojekte in 3D exakt visualisieren können, bevor sie gebaut werden. Es musste eine eigenständige Einheit sein, die in einen kleinen Besprechungsraum passen würde.
Lösung Mit Optomas Ultra-Kurzdistanz und Kurzdistanz Full HD Projektoren und der Entwicklung einer eigenen schlüsselfertigen Modellverarbeitungssoftware entwarf und baute COINS:FULCRO die weltweit erste Virtual Reality Umgebung für die Bauindustrie - den FULmax CUBE.
Ergebnis Eine Reihe von Bauprojekten haben den Prototyp übernommen, um ihre eigenen betrieblichen Prozesse zu unterstützen. Dr. Maxwell Mallia-Parfitt von COINS:FULCRO meinte: Es ist von echtem Nutzen für die Bauindustrie, da man durch ein Gebäude oder Baugrundstück gehen kann, noch bevor auch nur ein Stein gesetzt wurde.

Die Aufgabe

COINS:FULCRO hat schon immer Know-how im Umgang mit Daten geboten, die den Prozess der Designentwicklung, Konstruktion und Koordination umgeben, wollte aber eine Virtual Reality Umgebung schaffen, die Kunden nutzen können, um ihre Bauprojekte in 3D zu visualisieren, bevor sie gebaut werden.

Dies ist notwendig, um die Umgebung exakt darzustellen, damit die Bauprojektteams Probleme in der Planung erkennen und überprüfen können und vor, während und auch nach dem Bau virtuell durch die Gebäude gehen können, um das Management und operativen Tätigkeiten zu steuern.

Es musste eine eigenständige Einheit sein, die in einen kleinen Besprechungsraum passen würde.

Die Lösung

Mit Optomas Ultra-Kurzdistanz und Kurzdistanz Full HD Projektoren und der Entwicklung einer eigenen schlüsselfertigen Modellverarbeitungssoftware entwarf und baute COINS:FULCRO die weltweit erste Virtual Reality Umgebung für die Bauindustrie - den FULmax CUBE.

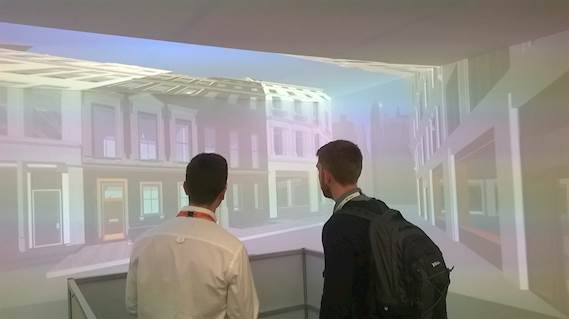

Diese immersive, Virtual Reality Umgebung in realem Maßstab projiziert eine 360 Grad 3D Visualisierung des Projekts auf die Wände und das Dach des Würfels und die Projektteams in ein digitales Erlebnis einbindet, das darstellt, was noch konstruiert werden muss oder bereits gebaut wurde. In dieser Umgebung können Designer und Ingenieure das virtuelle Design gemeinsam erkunden, um Probleme außerhalb des Standorts zu lösen. Dies reduziert die Wahrscheinlichkeit teurer Nachbesserungen vor Ort und erweiterter Projektzeitpläne.

Der Würfel ist 2,5m breit x 2,5 m tief x 2,23 m hoch, so dass er in einem kleinen Tagungsraum installiert werden kann. Alle Geräte sind in dieser in sich geschlossenen Einheit installiert, darunter drei EH320UST Ultra-Kurzdistanzprojektoren, ein Kurzdistanzprojektor EH415ST, ein Xbox Controller mit Joystick zur Steuerung der Sicht auf den Raum und ein PC mit COINS:FULCRO eigener Software, die den Echtzeitzugriff auf wichtige BIM-Daten ermöglicht.

Der FULmax CUBE kann ein 3D Modell im Maßstab 1:1 reproduzieren, um eine realistische Visualisierung des Projekts zu ermöglichen und gleichzeitig die Datensicherheit durch eine lokale Modellverarbeitungslösung zu gewährleisten.

Dr. Maxwell Mallia-Parfitt von COINS:FULCRO meinte: Die meisten Virtual Reality Anwendungen sind für den Unterhaltungssektor konzipiert. Dies ist der erste speziell für die Bauindustrie konstruierte Virtual-Reality-Würfel.

Wir haben die Projektoren mit dem kürzesten Projektionsverhältnis gewählt, die lichtstark sind und 1080p Auflösung bieten, um die Details zu erhalten, die wir benötigten. Diese werden innerhalb des Würfels außerhalb der Sichtlinie installiert.  Dies unterscheidet sich von anderen VR-Einheiten, die in der Regel Rückprojektion verwenden, die mehr Platz benötigt.

Mit 4.000 Lumen ist der EH320UST ein lichtstarker Ultra-Kurzdistanzprojektor und damit perfekt für diese Anwendung. Seine Full HD Auflösung und das Ultra-Kurzdistanzobjektiv kreieren ein riesiges lebendiges Bild ohne Schattenwurf vom Präsentator. Er kann ein 100 Zoll Bild (diagonal) aus nur 55cm Entfernung von der Leinwand projizieren. Eine interaktive Version dieses Projektors mit TouchBeam Finger-Touch Technologie ist ebenfalls verfügbar.

Der EH415ST Full HD Projektor projiziert ein 100 Zoll Bild aus etwas mehr als einem Meter Entfernung auf eine Leinwand oder Wand. Er verfügt über eine Helligkeit von 3.500 ANSI Lumen und kann seinem Leichtgewicht (3,4kg) extrem flexibel installiert werden. Dieser Full 3D Kurzdistanzprojektor verfügt über einen leistungsstarken integrierten Lautsprecher sowie einen Audioausgang, der den Anschluss an externe Soundsysteme ermöglicht.

Beide Projektoren verwenden die von Texas Instruments entwickelte DLP Technologie, die Millionen von Spiegeln verwendet, um qualitativ hochwertigere Bilder zu erzeugen, die im Laufe der Zeit keinen Farbabbau erleiden, wie es mitunter bei anderen Projektor Technologien der Fall ist. Das staubabgedichtete, filterfreie Design verhindert, dass Staub und Schmutz das System beeinträchtigen und sorgt für eine optimale Bildqualität bei minimalem Wartungsaufwand.

Das Ergebnis

Eine Reihe von Bauprojekten haben den Prototyp zur Unterstützung ihrer eigenen betrieblichen Prozesse übernommen. Ein prestigeträchtiges Verkehrsinfrastrukturprojekt nutzt beispielsweise den FULmax CUBE, um dem Baupersonal Gleis-Erfahrung in einer realen Umgebung zu bieten. Das 360 Grad Video der 125mph Zugstrecke zeigt dem Personal, wo es sicher zu Fuß ist und eine vollständige Standorteinweisung durchgeführt werden kann, ohne dass sie die potenziell gefährliche Stelle betreten müssen.

Dr. Mallia-Parfitt kommentierte: Um physischen Zugang zu dieser Strecke zu erhalten, dauert es normalerweise mindestens sechs Monate, die formelle Genehmigung zu erhalten, Mitarbeiter vor Ort zu bringen.

COINS:Fulcro kann 3D Laserscans von Standorten durchführen und diese in den FULmax CUBE einbringen, um sich auszutauschen und Problemlösungen vor Ort bereitzustellen, ohne die Projektteams auf die Baustelle bringen zu müssen.

Es ist ideal für Sicherheitsunterweisungen, kommt aber vor allem bei Designprüfungen zum Tragen. Es hilft Projektmanagern, Probleme zu identifizieren, bevor sie auftreten. Die Behebung dieser in der Entwurfsphase spart Zeit und Geld, verringert aber vor allem die Zeit, die Konstrukteure vor Ort benötigen, um mögliche Verzögerungen vor Baubeginn vermeiden.

Weitere Informationen zu COINS:FULCRO finden Sie unter: http://www.coins-fulcro.com/

Equipment Liste

3x EH320UST, EH415ST, PC and Xbox controller
